串焊机应用计划
金属焊接与加工 串焊机应用计划
串焊机应用计划

一、系统简介和要求

    该装备一共接纳13个伺服电机驱动；；；；；；；用CCD定位机械人角度和检测电池片优劣；；；；；；；随意设置电池片间距、单串电池片数目、焊接温度等。。。 。。 。。。

    装备整体包括：

电池盒进料、出料盒；；；；；；；

机械手电池片搬运；；；；；；；

CCD 外观检测及定位系统；；；；；；；

拉焊带、焊带搬运机构；；；；；；；

焊接机构；；；；；；；

下部电池片预热单位；；；；；；；

皮带传输机构。。。 。。 。。。



二、系统计划

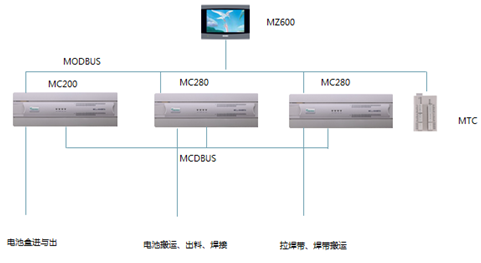

该计划用了两台MC280主机、1台MC200主机，，，，，，，，主机之间通过MCBUS组网，，，，，，，，HMI通过MODBUS网络毗连各PLC和温控器。。。 。。 。。。

计划说明：

        1、PLC通过外部IO控制机械人的定位和CCD，，，，，，，，CCD和机械人通过以太网通讯；；；；；；；

        2、焊接控温由MTC-04NT准确控温；；；；；；；

        3、三个主机各自完成自力的功效，，，，，，，，主机之间通过MCBUS交流数据和状态；；；；；；；

        4、焊接时，，，，，，，，下压移动轴、传送带、出料带要求三轴同步，，，，，，，，MC280的电子齿轮功效知足此功效 。。。 。。 。。。









三、总结

MC280控制轴数多，，，，，，，，IO 扩展不受�？ ？？？？？槭康南拗疲ㄊ淙胧涑龌挚膳涞� 256 点），，，，，，，，知足客户多轴、多IO的需求。。。 。。 。。。
